一、背景
07年底，索貝中標承建中央電視臺體育賽事網絡制播系統。這個系統規模龐大、技術安全性要求相當高，也是中國第一個全高清的體育賽事網絡制播系統。此次盛典的盛況轉播，將是中國有史以來最大規模的電視轉播：中央電視臺計劃在短短的17天比賽期間，對發生在全國7個城市37座體育場館的28個比賽大項進行實況報道，央視將前所未有的動用8個頻道進行全程的跟蹤報道，其內容絕大部分都將來源于索貝承建的中央電視臺體育賽事網絡制播系統。
中央電視臺體育賽事網絡制播系統計劃搭建CCTV-1、CCTV-2、CCTV-5、CCTV-7、CCTV-高清等五個現場演播室做節目直播和賽事轉播。在演播室做體育節目直播和賽事轉播中，存在著例如：比賽精彩片斷的及時回放、演播室信號的回采、TV Compound信號收錄和重播、比賽延時播出等要求，如果采用傳統解決方案，演播室系統將變得非常復雜、更不便于操作，因此我們需要一種可靠的設備能化繁就簡，將上述功能濃縮到一個更簡化的解決方案中完成。索貝MSV 555EX精彩回放服務器伴隨著２００８盛會的到來應運而生。
二、555EX精彩回放服務器
555EX精彩回放服務器采用了專用服務器硬件平臺，設備高度為4U。有高清和標清多種型號。標配１９”寬屏液晶顯示器，采用了方便快捷的鼠標鍵盤操作方式。
555EX精彩回放服務器在一臺服務器中實現了兩路高清錄制、一軌時間線編輯、一路高清播出、一路遷移同時進行，具有極強的視頻處理能力。設備提供千兆網絡接口，能夠與索貝Sobeynet網絡系統無縫對接。
主要功能有：
-
1.業界首款高清標清采/編/播/遷全功能產品
-
2.兩通道高清采集、一通道高清播出同時運行
-
3.兩通道44小時信號收錄
-
4.支持收錄暫停/繼續、剪切、回退錄制、標記點編目
-
5.素材編輯整理、快速節目制作
-
6.支持額外添加一路背景音音軌，音頻淡入淡出特技
-
7.精彩片斷集錦制作與及時回放
三、555EX技術特點
§ 全高清FULL HD
555EX支持全高清FULL HD信號錄制，能夠錄制1920x1080i分辨率的全高清視頻信號。支持兩路全高清信號同時錄制，相當于擁有兩臺高清錄像機。555EX的錄制、編輯、播出各功能模塊均支持全高清FULL HD信號或素材。
55EX兼容標清素材的編輯和播出。標清素材播出時自動實現上變換。
§ ALL IN ONE設備
555EX在一臺4U高專用服務器硬件平臺中，實現兩路高清錄制、一軌時間線編輯、一路高清播出、素材回遷等功能同時運行，是真正的ALL IN ONE 一體化解決方案。支持邊錄邊播，錄制的素材可瞬間播出；邊錄邊編，錄制的素材可立即打點編輯；編單播出，編輯播出單播出；
555EX支持２采１播三個通道，各通道可獨立控制，同時做２路信號錄制和１路節目播出，互不干擾。錄制的節目可立即播出、待播的節目也支持返回修改。
555EX提供了千兆網絡接口，錄制素材和編輯后的節目能夠快速回遷到中心存儲中，中心存儲上的節目片花、素材、廣告也能遷入到555EX服務器中，用于節目編輯或播出。
§ AMFS高級媒體文件系統
AMFS高級媒體文件系統是索貝專門針對視頻服務器大存儲容量、高安全性、高實時性特點，自主研發的視頻服務器專用文件系統。AMFS完全獨立于操作系統，跳過操作系統本身的I/O層和文件系統驅動層，直接對磁盤進行讀寫操作，以獲取更高的性能和更大的靈活性。通過智能磁盤I/O調度算法，AMFS能夠?qū)⒍鄠€讀寫I/O請求，調度到不同的磁盤，有效避免磁盤讀寫“沖突”。分散式實時備份AMFS RAID能夠提供大于RAID0+1的數據安全性，確保磁盤意外損壞的情況下數據不受到影響。
AMFS文件系統集磁盤管理、媒體文件管理、磁盤Cache、數據安全、磁盤任務調度、虛擬素材等多種功能于一體。為視頻服務器提供了一套完整的文件系統解決方案。依托于AMFS文件系統的優異性能，555EX精彩回放服務器方能承受同時多達３路100M高碼流的磁盤高速讀寫吞吐壓力。

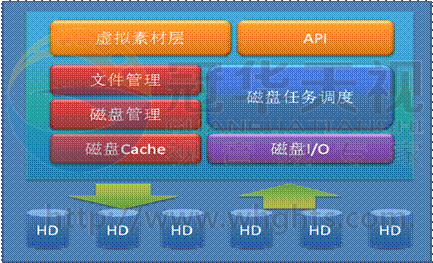

AMFS文件系統結構圖
§ 人機界面（GUI）與底層服務分離
555EX精彩回放服務器充分考慮了設備的安全性和可用性。在大部分設備設計時，軟件通常作為一個整體來設計實施，由此帶來的問題是當因用戶操作不當、系統故障、軟件BUG等因素導致軟件崩潰時，用戶只能重啟設備，導致工作內容丟失。而555EX精彩回放服務器為解決這一問題，深入研究了用戶設備使用中出現的各種故障案例，發現大部分故障是人為因素和軟件自身BUG造成。用戶界面是最容易出現操作異常的部分。因此，555EX將軟件系統架構設計為人機界面和底層服務分離的模式：錄制、播出、AMFS做為系統底層服務各自獨立，功能明確單一，具有較高的可靠性；而GUI是用戶操作部分，包含了大量的邏輯處理、流程處理，因此即使用戶因為不當操作或軟件自身問題導致GUI異常退出，也不會影響到錄制、播出、AMFS等底層軟件服務的正常運行。用戶只需要再次啟動人機界面即可繼續工作，將人為因素和軟件問題導致的影響降低到最低。
§ 虛擬素材層
在AV-IT系統中，大家都知道大量的視音頻素材都是以文件形式存在，做編輯時需要從不同的文件中挑選有用的片斷，重新組合成一個新的節目，新的節目以EDL表的形式存在，需要播出新節目時，還需要把EDL表描述的新節目通過合成服務器合成為一個完整的物理文件。
根據新節目所帶的特技復雜度和時碼長度不同，合成過程通常需要數十分鐘到幾個小時不等。這在需要快速編輯播出的時候顯然是無法滿足要求的。
555EX精彩回放服務器在AMFS文件系統中提供了虛擬素材層功能。提供了方便快速的節目編輯合成手段。在AMFS中素材以幀為單位存儲，在編輯節目時，將產生一條虛擬素材，虛擬素材的內容來自于其它各個不同文件的素材片斷。合成過程基本上可以忽略不計。節目編輯完即可送播出。
555EX快速編輯形成的新節目能夠立即用于播出，也能夠?qū)⑿鹿?jié)目按傳統方式生成為一個新的獨立物理文件，回遷到中心存儲。整個合成過程在秒級，瞬間完成，用戶無須像以往那樣費時等待。

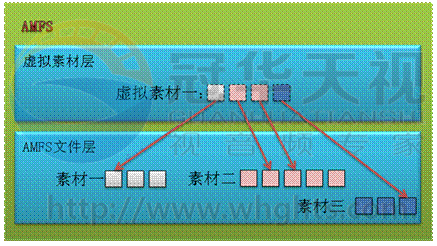

AMFS文件系統中的虛擬素材層
§ 大容量存儲
555EX精彩回放服務器最大能支持16個硬盤位，所有數據盤都有熱插拔能力。因此，555EX標準型號可支持高達４４小時全高清信號不間斷錄制。555EX本地存儲容量還具有進一步的擴容能力。
四、555EX在中央電視臺體育賽事制播系統中的應用
在０８中央電視臺體育賽事網絡制播系統中，555EX精彩回放服務器得到了大量的應用，5個賽事演播室各配一套。下面介紹一下在這次盛會賽事過程中555EX精彩回放服務器的典型用法。
§ 盛會賽事演播室
盛會賽事演播室主播出服務器采用了索貝MSV高清集群播出系統，實現收錄、播出集群之間相互訪問素材。收錄節點上的素材可立即傳送到播出節點用于播出。555EX精彩回放服務器用于錄制比賽信號、制作精彩回放鏡頭、或直接回采演播室播出信號。
§ 賽事精彩片斷回放
BOB比賽信號接入到555EX精彩回放服務器中，隨時進行錄制。在收錄預監的錄制跟隨畫面時間線上快速打點，將打點片斷（想要的精彩片段）直接送編輯區編輯或直接將片斷送到播出區用于播出。比賽中出現的精彩畫面片斷能夠隨時發送到編輯區中，在編輯區可將多段精彩片斷調整順序或調整入出點后，以一個完整的節目單發送到播出區做精彩集錦回放。
在央視實際應用中，用555EX做精彩集錦播出時，CCTV-1、CCTV-5演播室采用了同步加配CD做背景音的方式，CCTV-2則直接采用555EX精彩回放播出精彩集錦和背景音。555EX播出的信號通過演播室在線包裝系統包裝角標和字幕。
§ 演播室節目回采
盛會直播中，演播室主持及嘉賓訪談等節目的回采也使用555EX來完成。不含角標，字幕等信息的切換臺CLEAN信號接入到555EX中，在節目播出的同時開始錄制，錄制下來的素材遷入到網絡庫中，便于后期節目制作和重播。
回采操作方式非常簡單，只需要點擊錄制功能鍵即可。錄制的同時可以啟動遷移，實現邊錄制邊遷移。
§ 多個比賽延時播出
當有多個比賽同時在進行時，轉播其中一個比賽時候，也不想放過對其它比賽的關注。在轉播一個比賽的同時，可對其它比賽進行收錄，發現精彩片斷立即打點編輯送播，隨時待播。在轉播比賽中主持人能夠及時將其它比賽的精彩畫面和賽況插播進去展現給觀眾。
§ 榮譽殿堂背景大屏幕播出
奧運期間，《榮譽殿堂》節目在每天22點半播出。該節目是央視奧運頻道一檔原創演播室直播節目，節目嘉賓將以運動員為主，特別是當天有優異表現和突出成績的運動員，并讓他們與觀眾互動。榮譽殿堂的大屏幕將展示出運動員的介紹和比賽精彩片斷。555EX精彩回訪服務器承擔了榮譽殿堂背景大屏幕的高清片斷播出工作。
§ 廣告、墊片播出
在盛會賽事演播室的實際使用中，555EX精彩回放服務器也有了一些新的應用，在做新聞節目播出時，采用了555EX來做墊片服務器，預先遷入一些墊片片花等內容，不斷的循環播放，用作新聞節目播出時的墊片。主備播出服務器出現意外時可立即切到墊片播出信號。
廣告播出：將廣告素材遷入到555EX中，編輯廣告播出列表，隨時可插播廣告。
§ TV Compound單邊收錄
在奧運制播網絡系統中，555EX的另一大應用是做TV Compound單邊收錄使用。從現場傳送回來的BOB公用信號采用MSV收錄集群來收錄，而另一部分不固定或非公用的CCTV自己的現場信號則采用555EX做收錄。
在信號錄制的同時，工作人員對關鍵畫面做場記標記點，收錄完成的素材和節目回遷到制作網中，用于后期節目制作。在收錄時記錄場記標記點，在制作節目時可以非常方便的查找和定位素材，因此央視工作人員非常喜歡使用555EX收錄的素材。
555EX精彩回放服務器支持長時間不間斷的錄制，適用于耗時較長的比賽錄制。
五、實際應用情況
在中央電視臺體育賽事直播中，555EX精彩回放服務器承擔了2367條，總計1223小時的各類比賽信號的收錄，在CCTV1、CCTV-2、CCTV-5、CCTV-高清、IBC、榮譽殿堂等頻道和欄目中播出了1126條，總計44小時34分鐘的各類播出。
在長達１７天的盛會賽事轉播中，555EX精彩回放服務器得到了充分的使用，做為一個為盛會賽事而誕生的新產品來說，非常幸運，也非常榮幸。央視領導和工作人員也對555EX所帶來的便利、方便、靈活稱贊不已。
